FTD41F气动粉体蝴蝶阀生产厂家与产品选型指南

产品概述

FTD41F气动粉体蝴蝶阀是一种专用于粉体、颗粒物料工况的通用机械阀门，属于蝶阀系列中的粉体专用型。该阀门采用气动执行器驱动，通过蝶板旋转90°实现全开或全关，具有结构紧凑、启闭迅速、流阻小、密封可靠等特点，广泛应用于水泥、面粉、饲料、化工粉料、食品添加剂等行业的粉体输送与计量控制系统中。

型号含义解析

FTD41F型号通常可拆解为：

F：粉体专用（部分厂家释义为法兰连接）
T：蝶阀代号
D：气动驱动方式
41：对夹式或法兰式连接，具体结构代号（不同厂家有差异）
F：密封面材质为氟塑料（PTFE）或耐腐蚀橡胶

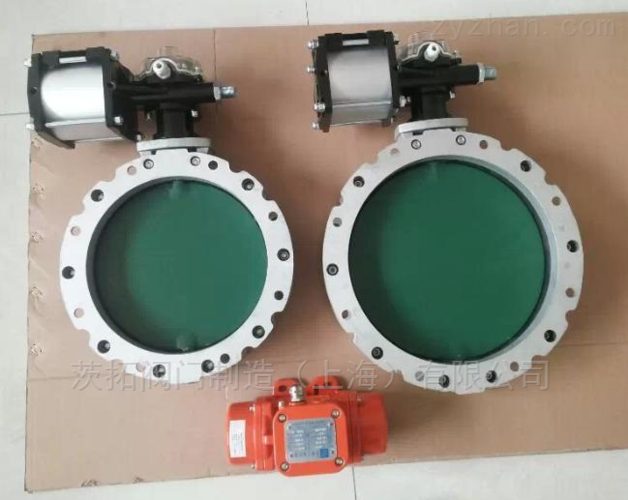

【配图建议：FTD41F气动粉体蝴蝶阀外观结构图，标注阀体、蝶板、气动执行器、密封圈等部件】

结构特点与工作原理

FTD41F气动粉体蝴蝶阀由阀体、蝶板、阀杆、密封座和气动执行器（单作用或双作用）组成。气动执行器接收压缩空气信号后，推动活塞带动阀杆旋转，使蝶板在阀体内转动90°。当蝶板与密封座紧密贴合时，阀门关闭，阻断粉体流动；当蝶板旋转至与管道轴线平行时，阀门打开，粉体顺畅通过。

关键结构优势：

粉体专用密封：采用软密封或硬密封结构，防止细粉颗粒嵌入密封面导致泄漏
防积料设计：阀体流道平滑，无死角，避免粉体堆积
耐磨处理：蝶板与密封座可选用耐磨合金或陶瓷涂层，延长使用寿命
气动控制：可选配电磁阀、限位开关、定位器，实现远程和自动化控制

【配图建议：气动粉体蝴蝶阀内部结构剖面图及气动执行器工作原理示意图】

主要技术参数

| 参数项 | 典型范围 |
|--------|----------|
| 公称通径 | DN50 ~ DN600 |
| 公称压力 | PN0.6 ~ PN1.6 MPa |
| 适用温度 | -20℃ ~ 200℃（取决于密封材质）|
| 连接方式 | 对夹式、法兰式 |
| 阀体材质 | 铸铁、铸钢、不锈钢304/316 |
| 密封材质 | 丁腈橡胶、氟橡胶、PTFE、耐磨聚氨酯 |
| 气源压力 | 0.4 ~ 0.8 MPa |
| 执行器类型 | 双作用、单作用（弹簧复位）|
| 控制方式 | 开关型、调节型（可选）|

应用领域

FTD41F气动粉体蝴蝶阀特别适用于以下场合：

建材行业：水泥、石灰石粉、粉煤灰输送管道
食品行业：面粉、淀粉、糖粉、奶粉等卫生级粉体
化工行业：PVC粉、PE粉、碳酸钙、钛白粉等
饲料行业：饲料粉料、添加剂混合料
环保行业：除尘系统、灰斗卸料

【配图建议：气动粉体蝴蝶阀在水泥粉体输送管道或面粉气力输送系统中的应用现场图】

生产厂家选择要点

选购FTD41F气动粉体蝴蝶阀时，建议重点关注以下方面以筛选优质生产厂家：

1. 厂家资质与经验

是否具备特种设备制造许可证（如适用）
是否通过ISO9001质量管理体系认证
在粉体阀门领域有无成功案例和行业口碑

2. 核心制造能力

阀体铸造/加工工艺：是否采用精密铸造或数控加工
密封件来源：是否使用知名品牌密封材料
气动执行器：是否自主生产或选用优质品牌（如AT、GT系列）

3. 检测与试验

是否具备壳体强度试验、密封性能试验、气动动作试验能力
能否提供出厂检测报告和材质证明

4. 定制化服务

能否根据粉体特性（粒径、温度、腐蚀性）调整密封形式和材质
是否支持非标法兰、特殊电压、防爆等定制需求

5. 售后与交付

质保期限及售后响应速度
常规型号是否有现货库存

常见故障与维护建议

| 故障现象 | 可能原因 | 处理措施 |
|----------|----------|----------|
| 阀门关不严 | 密封面磨损、粉体嵌入 | 清理密封面、更换密封圈 |
| 气动执行器不动作 | 气源压力不足、电磁阀故障 | 检查气源、更换电磁阀 |
| 蝶板转动卡涩 | 轴套磨损、粉体结块 | 清洗阀体、更换轴套 |
| 阀体外漏 | 密封垫老化、螺栓松动 | 更换密封垫、均匀紧固螺栓 |

日常维护建议：定期检查气源三联件（过滤、减压、油雾），保持压缩空气干燥洁净；每季度对阀杆转动部位加注润滑脂；停机检修时清理阀体内部积粉。

【配图建议：气动粉体蝴蝶阀与气源处理元件（过滤减压阀、电磁阀）的连接示意图】
